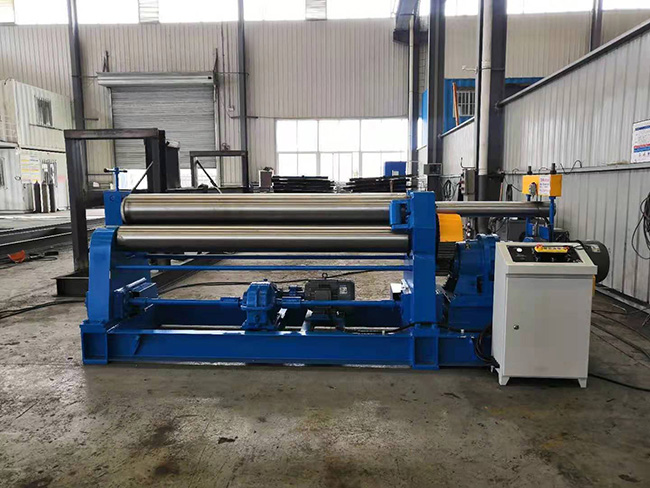

機械三輥卷板機

機械對稱式卷板機工作原理該機構形式為三輥對稱式,上輥在兩下輥中央對稱位置作垂直升降運動,通過絲桿絲母蝸桿傳動而獲得,兩下輥作旋轉運動,通過減速機的輸出齒輪與下輥齒輪嚙合,為卷制板材提供扭矩。

產品介紹


機械對稱式卷板機工作原理該機構形式為三輥對稱式,上輥在兩下輥中央對稱位置作垂直升降運動,通過絲桿絲母蝸桿傳動而獲得,兩下輥作旋轉運動,通過減速機的輸出齒輪與下輥齒輪嚙合,為卷制板材提供扭矩。

圖1.1 三輥卷板機工作原理圖由圖

1.1：主傳動指上輥繞O1，下輥分別繞O2、O3作順時針或逆時針旋轉。它是以兩根下輥為主驅動，由主電機、主減速機、連軸器、及開式齒輪組成。工作時上輥由板料間的摩擦力帶動，同時作為從動軸，起調整擠壓工件的作用。輔傳動由單獨的傳動系統控制上輥的上升或下降。由上輥升降電動機、減速機、連軸器、蝸輪、蝸桿、絲母、絲桿組成。工作時，由減速機帶動蝸桿轉動蝸輪內絲母旋轉，使絲桿及上輥軸承座作升降運動，使上輥上升或下降。卷板時，在上輥的下降壓力下，通過兩下輥正反轉動，使板料達到所需的曲率，形成預計的圓形或弧形。

技術參數：

規格型號	最大卷板厚度mm	最大卷板寬度 mm	板材屈服極限 Mpa	卷板速度 m/min	滿載最小直徑 mm	上輥直徑 mm	下輥直徑 mm	兩下軸中心距 mm	主電機功率 kw
W11-4*1500	4	1500	245	5	300	150	140	185	3
W11-6*1500	6	1500	245	5	380	160	160	250	4
W11-6*2000	6	3200	245	4.5	380	170	160	260	5.5
W11-6*3200	6	3200	245	4.5	380	220	180	280	7.5
W11-8*2000	8	2000	245	4.5	400	185	170	260	5.5
W11-8*2500	8	2500	245	4.5	550	240	200	300	11
W11-12*2000	12	2000	245	4.5	550	240	200	300	11
W11-12*2500	12	2500	245	4.5	600	260	220	320	11
W11-12*3000	12	3000	245	4	700	280	240	360	15
W11-16*2000	16	2000	245	4	600	260	220	320	11
W11-16*2500	16	2500	245	4	700	280	250	360	15
W11-16*3200	16	3200	245	4	850	340	260	430	18.5
W11-20*2000	20	2000	245	4	700	280	250	360	15
W11-20*2500	20	2500	245	4	850	340	280	430	18.5
W11-25*2000	25	2500	245	4	850	340	280	430	18.5
W11-25*2500	25	2500	245	4	900	360	300	480	22
W11-30*2500	30	2500	245	4	1200	420	360	550	30
W11-30*3000	30	3000	245	4	1200	450	390	600	37
